可燃?xì)怏w報警探測器

氣體檢測儀的設計與工作原理的是什么？

時間 : 2019-05-16
分享 :
      氣體檢測儀的工作原理的是什么？主要還要看氣體檢測儀的功能，不管是什么類型的氣體檢測儀，最基本的功能主要有以下幾個部分，首先是傳感器單元，信號采樣運放單元，CPU中央處理器單元，信號輸出單元。人機交互顯示單元這幾大模塊化組成，接下來我們?cè)敿?xì)介紹一下這幾個單元，

1、首先是傳感器單元，氣體傳感器有很多種原理，不同的工作原理，它工作支持的電路設計不同，不同的原理外形尺寸不同，因此都需要考慮不同的設計選擇，主要的氣體檢測傳感器有分：紅外氣體傳感器，半導體氣體傳感器，電化學傳感器、催化燃燒氣體傳感器、光離子氣體傳感器、火焰離子傳感器，紫外光傳感器等這些類型的氣體檢測傳感器，在設計這些傳感器工作電路是需要知道不同原理的氣體傳感器的運行支持電路。

以下為幾種氣體傳感器工作的基本電路：

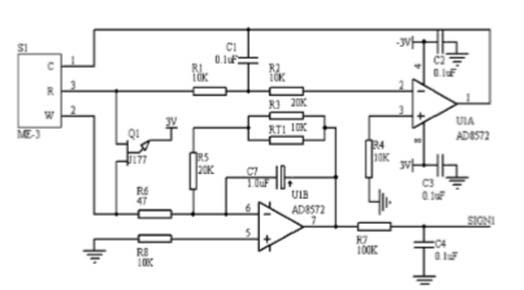

 氣體電化學傳感器工作電路

氣體電化學傳感器工作電路）

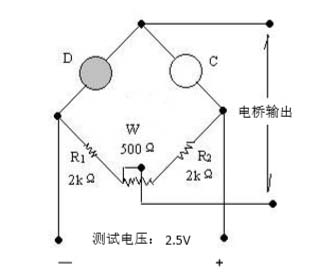

      可燃?xì)怏w傳感器工作電路
（可燃?xì)怏w傳感器工作電路）

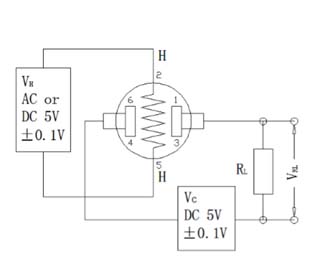

有機氣體半導體傳感器工作電路
 （有機氣體半導體傳感器工作電路）

2、運放采樣單元，這個就是接收氣體傳感器輸送過來的氣體測量信號，運放單元接收到微弱的氣體濃度信號，一般為納安級別的電流或電阻變化信號，經過運放處理?xiàng)l例后穩定輸送到CPU中央處理器，處理器根據信號大小進行轉換成對應的濃度數據。一般的氣體檢測儀表運放單元都是單級或者兩級信號放大處理。經過濾波電路調節后來輸出一個穩定的真實的氣體濃度信號。

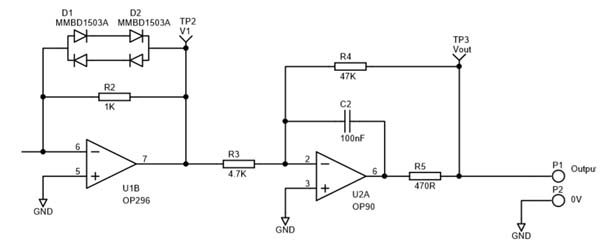

 氣體檢測儀運放調理電路圖
     （氣體檢測儀運放調理電路圖）


3、氣體檢測儀的中央處理器CPU系統，也是儀表工作運行的大腦，它指揮這每個通道的信號交互，通過運算處理，連接著輸入單元，輸出單元，顯示單元，其中輸入單元通道信號為氣體傳感器信號，輸出單元為，對外報警輸出，聲光報警，電流信號大小，通訊接口、以及顯示的人機交互顯示。一個穩定可靠的大腦是儀表穩定工作的核心，是智能應用的根本。因此對于CPU的選擇和拓展性更為重要。

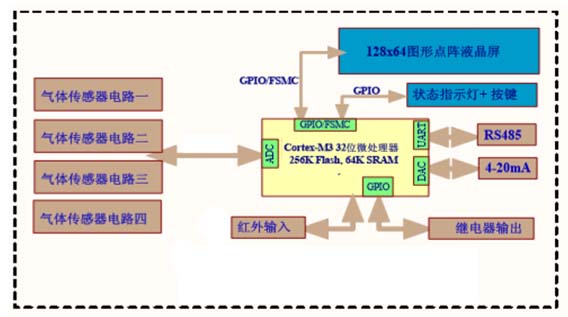

氣體檢測儀工作原理圖

4、信號處理單元，常見的氣體檢測儀輸出單元功能都是有聲光報警，便攜式的氣體檢測儀會有震動提示，固定式的氣體檢測儀有，電流信號輸出，通訊接口輸出，例如RS485和繼電器信號輸出。這些接口都承擔著CPU大腦單元過來的執行指令。完成我們的外圍控制信號。


5、人機交互系統：在氣體檢測儀表單元中擔負著顯示、校準、調節、設置、傳輸我們使用者的指令，友好的操作界面，應用起來就會更加順手，一般的顯示器有液晶的，數碼的，有彩色的，有帶遙控的，有按鍵式的。
