可燃?xì)怏w探測器的接線方式有多種，以及如何開展電氣連接有多種多樣，鵬雷科技小編就帶領大家認識一下這幾種不同的方式，看看你所選擇的氣體探測器是屬于哪一種對號入座即可，方便大家正確快速的設計施工。

       首先我們先來介紹一下這幾種形式，按照目前的產品分類凡是固定式不管是哪個氣體檢儀廠家的產品都是一樣的，這就是大家遵循的行業產品標準，所以這里我們就直接拿我們的PN-2000系列的固定式氣體探測器來應用舉例讓大家更加清楚認識不同的方式。按應用線制分類，主要分：兩線制儀表，三線制儀表，以及四線制儀表這里的四線制在很多情況下指的是RS485通訊模式接線，因此接線圖的方式主要為以上這幾種內容。接下來我們就分別介紹一下這些接線方式的具體鏈接方式。


兩線制可燃?xì)怏w探測器接線方法

兩線制就是特定的信號與供電同芯，此種設備都屬于低功耗，至少是最大電流不超過20mA的工作電流，否則是無法實現兩線制的儀表設計的。我們來看下圖中的接線模式，從下圖中可以看出從主機到儀表只需要布設一條兩芯電纜的屏蔽線，沒有多余其他的線芯，節省線路成本。此種線制的儀表多用于在DCS系統模塊或PLC系統單元模塊的搭配使用，有DCS模塊直接供電給氣體探測器，供電和模擬信號采集一起使用了，適用的對象就是有源信號輸入輸出的DCS模塊單元，在這種DCS分類單元里還有一種無源模塊，這種就是適用于三線制的儀表接下來我們就來看看三線制探測器的接法。

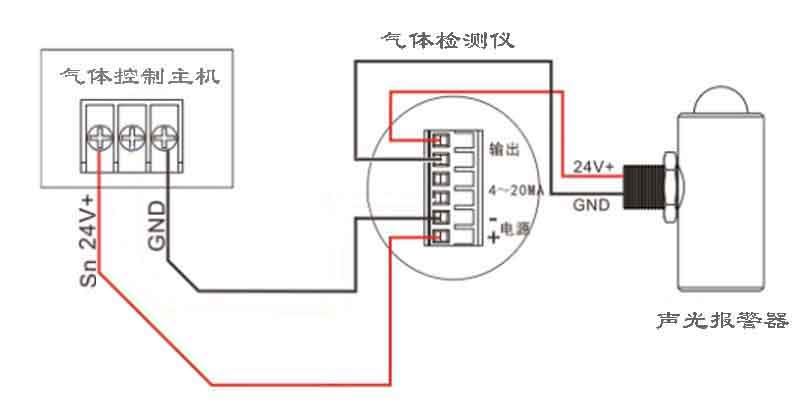

（兩線制可燃?xì)怏w探測器接線圖）

三線制可燃?xì)怏w探測器接線方法

所謂三線制也就是指儀表輸入端口為V,S,GND這樣的三種線制的接線端。S為單獨的模擬量信號輸出端4-20mA的正向信號端I+, 那它的負極端就是我們共用的GND了。在S與GND端之間形成了隨氣體濃度大小而變化的4-20mA的電流信號輸出與濃度數值成正比例關系。我們遠程的主機或者是其他采集信號模塊接受到電流大小的變化來顯示對應濃度值，所以我們在現場施工上也是需要使用采用屏蔽線，防止線路干擾而帶來的電流突變而影響到氣體探測器控制主機的數據顯示與現場檢測的儀表不對等。具體的三線制設計電路施工圖如下，我們可以看到從主機內部拉出一條三線電纜，有對應的V,S,GND,在儀表這端也有對應的三個端子，一一對號接入即可。與兩制就多了一根芯，三線制的優勢就是在于供電與信號分離，儀表功耗大小與信號輸出無關。也不會因儀表使用和工作時有自身功耗增加變化而導致輸出電流信號的不穩定。

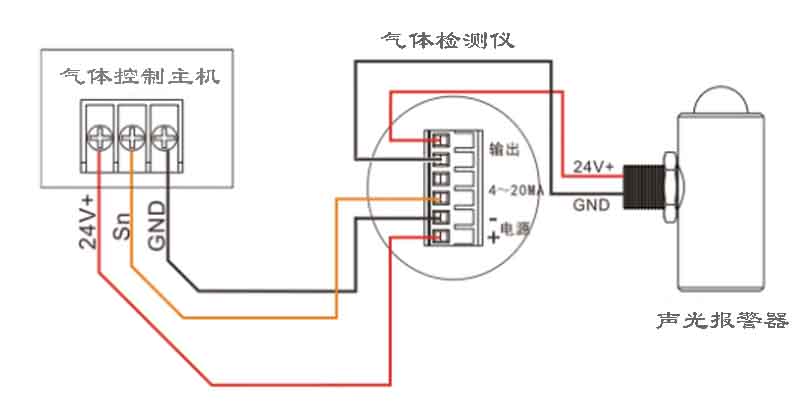

（三線制可燃?xì)怏w探測器接線圖）

四線制可燃?xì)怏w探測器RS485通訊方式接線方法

在介紹了前面兩種的不同點與共同點之后我們在來看看RS485接口四線制的區別和應用，這種應用設計也是一種簡單方便的安裝施工布線的選擇，利用通訊線可以將所有具備通訊協議的儀表都并聯在此條線路上一線到底。采用的線纜與前面兩種略有不同，就是在針對這個RS485通訊線上必須要采用屏蔽雙絞線，這里第一次出現了雙絞線的字眼與前兩種的不同線纜材料，這種線纜也是特殊針對通訊數字信號而設計的專用電纜。可以有效的延長通訊距離和數據傳輸過程不至于丟包而導致的數據傳輸不穩定。所以只要是使用數字通訊協議模式施工的都建議通訊線用此類型，至于電源線的供應任然可以參照前面兩種模式中的屏蔽線就好了。從下圖我們可以看出，從主機處拉出了一條四芯線纜，儀表電源接入對應的供電端子上，在通訊端口上所有不管是哪一個氣體檢測儀廠家的產品都是能找到A+, B-或者標著RS485+ RS485-等字樣標識的功能端子。利用專用線纜接入與主機對應的A+,B-的信號端。其他儀表依次并入此主線上，形象比喻為手拉手的接線模式。

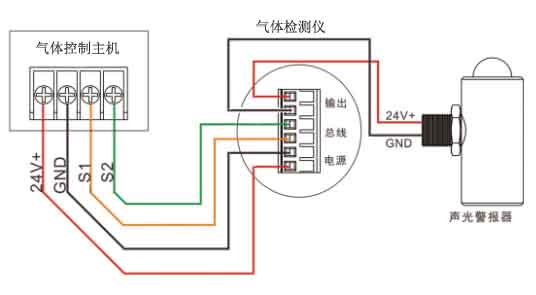

（四線制可燃?xì)怏w探測器接線圖）




   最后我們在總結一下，不管是選用那種線制的可燃?xì)怏w探測器都是各有其優缺點和存在的意義否則也不會出現這么多不同功能和線制的儀表，結合自己情況選擇就好了，如果是新舊系統改造，為了兼容老系統那選擇產品上需要了解一下原來的匹配模式，改變后會不會影響，否則有可能導致信號線路不通而帶來施工麻煩或者說無法并入以前的老系統內，如果是新項目則只需要考慮合適就好了。
